GB/T33594-2017电动汽车充电用电缆

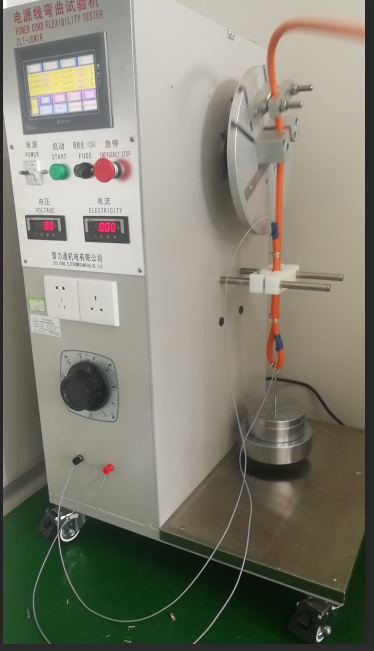

适用电源线摇摆试验机ZLT-JDW2R

一、    简介

电源线弯曲试验机是用于电缆线进行弯曲（弯折）试验的。符合GBT25087－2010：7.3及图1、GBT33594：11.5.7.3及图5、5023.2：3.2图2、IEC60227-2：3.2图2等标准条款要求。本设备可预置试验次数（最多为999999次），试验自动进行，自动计算试验次数，试验到预置的次数时，设备自动停机。

二、  试验原理：

     以相隔至少1米的两处截取2段长度不少于600mm长的电缆试样，安装在以下示图上，将试样一端固定在弯曲夹具上，另一端施加外力F，F与弯曲半径R的值见表所示，试样以15个循环/分钟的速度弯曲，进行5000个循环。试验过程中，在导体中施加0.1A的监视电流。在整个试验过程中，试样应不发生导体断裂，试样表面无肉眼所见的裂纹。

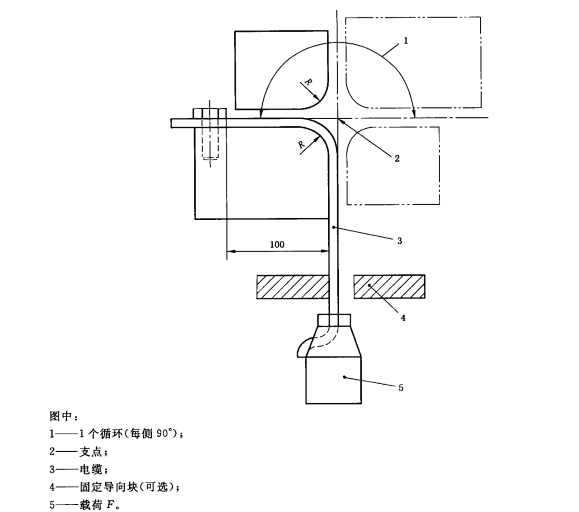

              标准示图

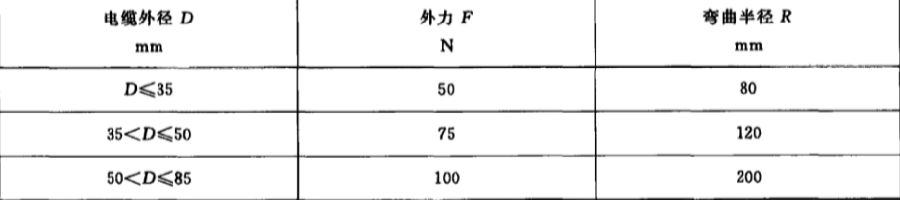

                                                         F、R与试样对应表

三、    技术性能

弯曲角度：左右各90°；

控制方式：PLC触屏控制；

弯曲速率：15rpm；

负载砝码：可根据上表按实际选配

试验次数：0～999999；

测试工位：由客户定

输出给试样的电流：0.1A；

配试样紧固装置：可根据上表按实际选配
