UL94水平垂直燃烧试验机的V级垂直防火试验要求

样品要求：

1)  片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀

2)  尺寸：长×宽：125±5mm × 13.0±0.5mm，需要提供测试的最小厚度样品和最大厚度样品；样品最

大厚度不超过 13mm，如果最小厚度样品和最大厚度样品测试得出的结果不一致，则还需提供中间尺

寸的样品，中间尺寸厚度跨度不超过 3.2mm；角半径不大于 1.3mm

3)  系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品

4)  数量：样品最少 2 套、每套 5 件样品

样品预处理：

1)  23±2C，50±5%RH，48 Hours min.

2)  空气交换炉，70±1C，168 Hours 后置入干燥器中，室温下冷却至少 4 小时

测试程序：

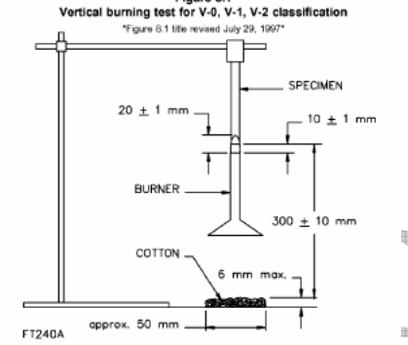

1)  夹持：从上端夹入 6mm，长度方向朝下，样品下端离预置棉花层上表面保持 300±10mm 距离，100%

纯度的棉花，重量 0.08g，尺寸 50mm×50mm，最大厚度不超过 6mm

2)  燃具：甲烷流量 105ml/min，背压力 10mm 水柱

3)  火焰：焰高 20±1mm

4)  燃烧：火焰中心置于样品下边沿中点处，燃具顶部到样品下端距离为 10±1mm，维持 10±0.5 秒，如

果燃烧过程中样品出现形状和位置的变化，燃具要随之调整，若测试过程中有熔融物滴落，可将燃具

倾斜至 45º，燃烧 10±0.5 秒后以 300mm/min 的速度移开燃具至少 150mm，同时开始记录余焰时间 t 1 ，

余焰停止时立刻再次燃烧 10±0.5 秒，移开后记录余焰时间 t 2 和余燃时间 t 3

说明：余焰和余燃的判别可以用小片棉花接触，能点燃则为余焰

如果点燃后火焰熄灭，则忽略该样品，用另外的样品进行测试。若是因为样品发出的气体将火焰熄灭，则

应立即点燃燃具继续燃烧，直到燃烧时间达到 10±0.5 秒时停止并移开燃具

6-21:试验记录：

1)  第一次余焰时间 t 1

2)  第二次余焰时间 t 2

3)  第二次余燃时间 t 3

4)  样品是否燃尽

5)  试验过程中滴落的微粒是否点燃棉花

V 火焰等级的评定：

V-0  V-1  V-2

单个样品的 t 1 /t 2 ≤10S  ≤30S  ≤30S

所有样品的 t 1 +t 2 ≤50S  ≤250S  ≤250S

单个样品的 t 2 +t 3 ≤30S  ≤60S  ≤60

是否燃尽  否  否  否

是否点燃棉花  否  否  是

说明：五个样品中仅有一个样品不合格，可用

第二套样品来进行测试；当 t2 +t3 为 51~55 秒（V-1）或 251~255

秒（V-2）时也会用另外一套样品来进行结果验证

尼龙 66 申请 V-2 级时，要以小于 120RV 的形式提供，如果 RV 等于或大于 120，怎模塑样品的 RV 不能小

于 RV 的 70%
